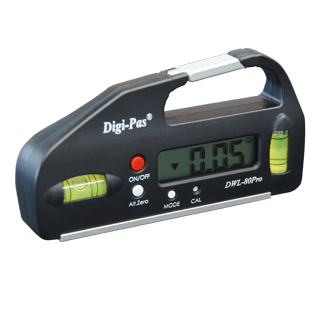

手持式电子水平仪原理
手持式电子水平仪是一种带有底座测量面的测量仪器,它是基于电容摆的平衡原理来测量被测面相对于水平面的微小倾斜角度。
定义
一种具有基准测量面的测量仪器,用于利用电容摆的平衡原理测量侧面向水平面的微小倾角。其中,带有指针指示装置指示被测量值的仪器称为指针电子水准仪,带有数字显示指示装置指示被测量值的仪器称为数字显示电子水准仪。
扩展量程装置
如果仪器已经处于测量的极限位置,则将其重新调整到零位,以便在此水平位置进行更大范围的测量。
调整装置
仪器被调整到零位(零位或相对处于零位)的装置。
原理
手持式电子水平仪的原理有电感型和电容型等两种。根据测量方向的不同,可分为一维电子液位仪和二维电子液位仪。
感应原理:当水平仪底座因被测工件倾斜而倾斜时,感应线圈的电压因水平仪内部钟摆的运动而发生变化。电容水准仪的测量原理是一个圆摆自由悬挂在一根细导线上,钟摆受地心引力的影响,处于无摩擦状态下悬挂。摆的两侧都有电极,间隙相同时电容相等。如果水平仪受待测工件的影响,两间隙距离变化时电容不同,产生角度差。
以上就是迪派士(上海)测量仪器有限公司对于手持式电子水平仪原理的见解,希望对您有所帮助。
